Frame Counterweight Elevator Kanggo Rasio Traksi Beda
Minyak bisa
Sepatu guide
pigura counterweight
Ngunci piranti
Buffer striking mburi
Blok counterweight
Pengikat kompensasi
Piranti suspensi (katrol sheave utawa suspensi tali)
Kita uga bisa ngatur miturut syarat sampeyan

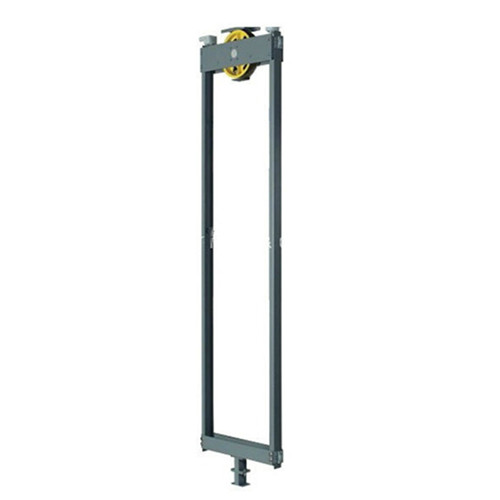

Pigura counterweight digawe saka baja saluran utawa piring baja 3 ~ 5 mm sing dilipat dadi bentuk baja saluran lan dilas nganggo piring baja. Amarga macem-macem kesempatan nggunakake, struktur pigura counterweight uga rada beda. Miturut cara traksi beda, pigura counterweight bisa dipérang dadi rong jinis: pigura counterweight wheel kanggo 2:1 cara sling lan wheelless pigura counterweight kanggo 1:1 cara sling. Miturut ril panuntun counterweight sing beda, bisa dipérang dadi rong jinis: rak counterweight kanggo ril guide T-shaped lan sepatu guide sliding spring, lan rak counterweight kanggo ril guide kothong lan sepatu guide sliding baja.
Nalika beban dirating saka elevator beda, specifications saka bagean baja lan piring baja digunakake ing pigura counterweight uga beda. Nalika nggunakake spesifikasi baja bagean sing beda-beda minangka balok lurus counterweight, blok wesi counterweight sing cocog karo ukuran kedudukan baja bagean kudu digunakake.
Fungsi counterweight lift yaiku kanggo ngimbangi bobot sing digantung ing sisih mobil kanthi bobote kanggo nyuda kekuwatan mesin traksi lan nambah kinerja traksi. Tali kawat traksi minangka piranti suspensi penting ing lift. Iku Bears kabeh bobot saka mobil lan counterweight, lan drive mobil munggah lan mudhun dening gesekan saka alur sheave traksi. Sajrone operasi elevator, tali kawat traksi mbengkongake kanthi searah utawa gantian ing saubengé sheave traksi, sheave guide utawa sheave anti-tali, sing bakal nyebabake stres tensile. Mulane, tali kawat traksi kudu nduweni kekuatan dhuwur lan resistance nyandhang, lan kekuatan tensile, elongation, keluwesan, lan sapiturute kabeh kudu ketemu syarat GB8903. Sajrone nggunakake tali kawat, kudu dipriksa kanthi rutin miturut peraturan, lan tali kawat kudu dipantau kanthi nyata.
1. Nggawe platform operasi ing posisi sing cocog ing scaffold (kanggo nggampangake ngangkat pigura counterweight lan instalasi saka pamblokiran counterweight).
2. Dasi tali kawat Gesper ing loro ngawan counterweight guide alur ndhukung ing dhuwur cocok (kanggo nggampangake ngangkat counterweight), lan gantung chain ing tengah tali kawat Gesper.
3. A 100mm X 100mm kothak kayu didhukung ing saben sisih buffer counterweight. Nalika nemtokake dhuwur saka kothak kayu, kadohan overtravel saka elevator kudu dianggep.
4. Yen sepatu panuntun minangka jinis spring utawa jinis tetep, copot sepatu pandhuan loro ing sisih sing padha. Yen sepatu guide iku jinis roller, copot kabeh papat guide shoes.
5. Transport pigura counterweight kanggo platform operasi, lan pancing piring sirah tali counterweight lan chain kuwalik bebarengan karo tali kawat Gesper.
6. Ngoperasikake rantai gulung maneh lan alon-alon angkat pigura counterweight menyang dhuwur sing wis ditemtokake. Kanggo pigura counterweight karo spring-type utawa sepatu guide tetep ing sisih siji, pindhah pigura counterweight supaya sepatu guide lan rel guide sisih didadekake siji. Tansah kontak, banjur alon-alon loosen chain supaya pigura counterweight ajeg lan kuwat diselehake ing kothak kayu sing wis didhukung. Nalika pigura counterweight tanpa sepatu panuntun dipasang ing alun-alun kayu, loro-lorone pigura kudu didadekake siji karo permukaan mburi ril guide. Jarake padha.
7. Nalika nginstal sepatu guide tetep, mesthekake yen longkangan antarane lapisan utama lan lumahing mburi ril guide konsisten karo sisih ndhuwur lan ngisor. Yen syarat ora ketemu, shims kudu digunakake kanggo imbuhan.
8. Sadurunge nginstal sepatu guide spring-loaded, nut nyetel sepatu guide kudu tightened kanggo maksimum supaya ora ana celah antarane sepatu guide lan pigura sepatu guide, kang gampang kanggo nginstal.
9. Yen longkangan antarane ndhuwur lan ngisor lining utama saka guide shoe slider inconsistent karo lumahing mburi trek, nggunakake gasket antarane guide jog sepatu lan pigura counterweight kanggo nyetel, cara imbuhan padha karo sepatu guide tetep.
10. Sepatu pandhuan roller kudu dipasang kanthi lancar. Sawise rollers ing loro-lorone pencet ing alur guide, jumlah spring komprèsi loro rollers kudu padha. Roller ngarep kudu dipencet tightly karo lumahing trek, lan tengah rodha kudu didadekake siji karo tengah ril guide.
11. Instalasi lan mbenakake counterweight
①Gunakake skala platform kanggo nimbang blok bobot siji-siji, lan ngitung bobot rata-rata saben blok.
② Muat nomer counterweights sing cocog. Jumlah bobot kudu diitung miturut rumus ing ngisor iki:
Jumlah counterweights diinstal = (bobot mobil + beban dirating × 0,5) / bobot saben counterweight
③Pasang piranti anti-geter saka counterweight kaya sing dibutuhake.
