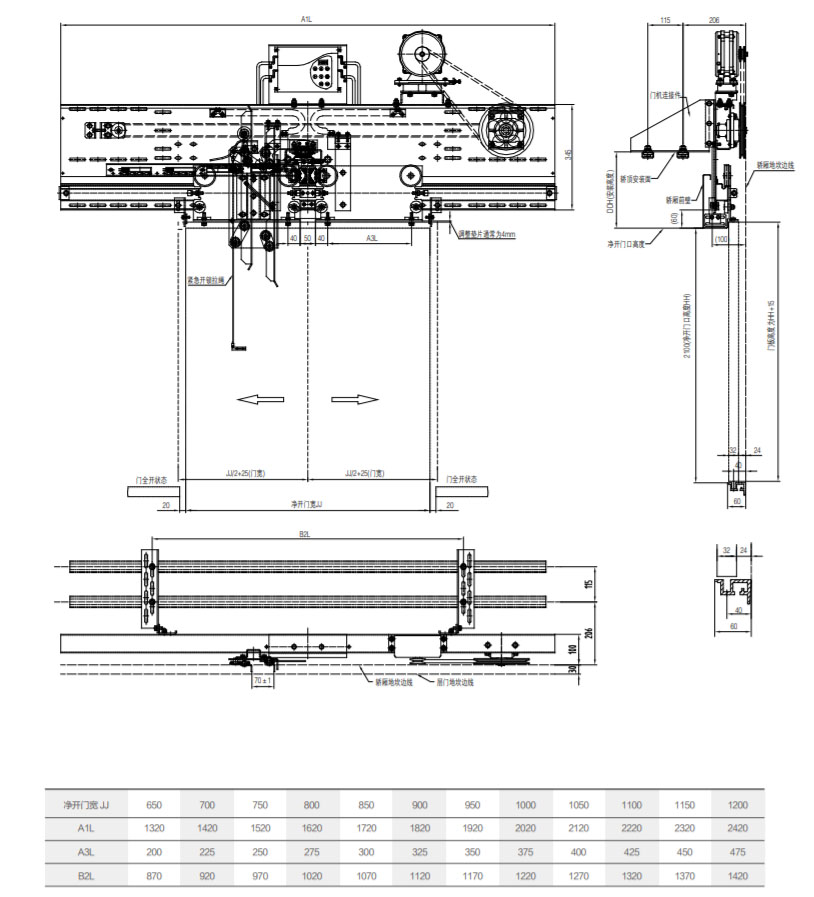

2-Leafs Center Opening Operator Pintu Asinkron VVVF THY-DO-09XA
1. Pangiriman Cepet
2. Transaksi mung wiwitan, layanan ora bakal rampung
3. Tipe: Operator Pintu THY-DO-09XA
4. Kita bisa nyedhiyakake sistem operator lawang sinkron lan asinkron saka BST, NBSL, OULING, ES, YS, HD lan merek liyane.
5. Kapercayan iku rasa seneng! Aku ora bakal ngilangi kapercayan sampeyan!
1. Iku adopts transmisi sabuk sinkron, ora slip, ora lubrication, operasi Gamelan lan gangguan ngisor.
2. Piso lawang bedo karo fungsi kunci lawang mobil terpadu diadopsi kanggo éling instalasi ing lawang hanging plate.
3. Nggunakake teknologi kontrol konversi frekuensi VVVF, kinerja dipercaya lan debugging gampang.
4. Nggunakake motor warata lan S-shaped mencet alur guide, struktur luwih kompak
Krung instalasi ndhuwur mobil
Dikuatake krenjang instalasi
Ndandani pipa kanggo instalasi ndhuwur mobil (opsional)
Piranti kunci lawang mobil kalebu rong bagean: perakitan pancing lan perakitan kursi tetep. Kanggo mesthekake tumindak mekanik lan listrik sing akurat saka kunci lawang mobil, pangaturan ing ngisor iki dibutuhake:
1. Nalika lawang mobil wis rampung ditutup, reresik horisontal antarane pancing kunci lan basa tetep 20-22mm, ukuran engagement vertikal 13.5 ~ 14.5mm, lan kontak electrical tindakake-munggah jumlah 3-5mm.
2. Sawise nyetel ukuran pancing kunci lan jog tetep, nyetel longkangan antarane lading piso lan bal gapura. Nalika lawang bale lan mobil rampung ditutup, lading piso lawang mobil 8±1mm adoh saka lawang bale, tendhangan lawang bale 8±1mm saka ambang lawang mobil, lan agul-agul piso sing bisa dipindhah yaiku 7-8mm adoh saka lawang aula.
3. Ing negara diatur, nalika kontak wis mung kena utawa arep pedhot, dimensi meshing vertikal pancing kunci lan basa mbenakake 10±0.5mm.

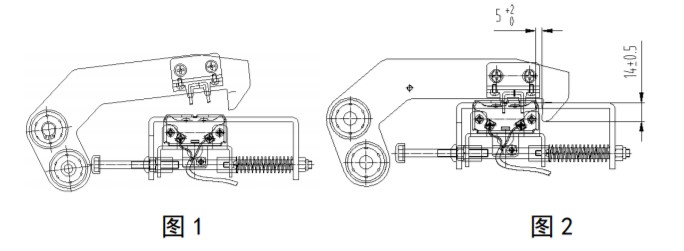

4. Nalika lawang dibukak biasane, pancing kunci gerakane babagan 15mm ing arah mbukak lawang karo lawang mobil pisanan, kontak verifikasi electrical wis pedhot, lan ukuran engagement vertikal pancing kunci karo basa tetep 13.5 ~ 14.5mm tetep panggah, ndeleng Figure 1 ngisor. Ing wektu iki, yen agul-agul movable saka piso lawang ndemek tendhangan goal saka gapura bale, yaiku, ing area leveling, pancing kunci wiwit mbukak kunci lan lawang mbukak biasane, ndeleng Figure 2 ngisor; yen agul-agul movable saka piso lawang ora bisa ndemek tendhangan goal bale , Sing, wilayah non-leveling, pancing kunci ora bisa dikunci, kunci lawang mobil macet, lan lawang ora bisa dibukak.

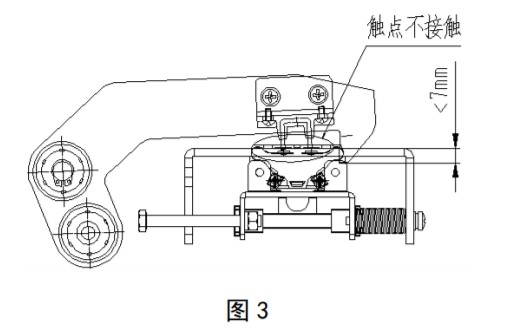

4. Nalika lawang ditutup biasane, pancing kunci ing negara mbukak lan gerakane karo lawang mobil kanggo posisi ngendi lawang arep ditutup, minangka ditampilake ing Figure 1 ngisor. Ing wektu iki, lawang bale nutup ing panggonan siji langkah sadurunge lawang mobil, lan banjur terus nutup. Bal lawang bale ora bisa nyopir pancing kunci lawang mobil lan pancing kunci tiba. Ing wektu iki, jarak horisontal antarane pancing kunci lan kursi tetep 5-7mm, lan ukuran meshing vertikal 13.5-14.5mm, ngalih kontak diuripake ing wektu iki, ndeleng Figure 2 ngisor. Terus nutup lawang maneh, pancing kunci wis dipasang. Yen ukuran pancing kunci lan basa mbenakake ora tekan syarat standar 7mm, kontak ing pancing kunci ora kontak kontak ngalih kontak ing Déwan bolt, lan kontak electrical ora bisa conducted ing wektu iki, minangka ditampilake ing Figure 3 ngisor.
